Автоматичний картонувальний апарат ZHJ-120/150

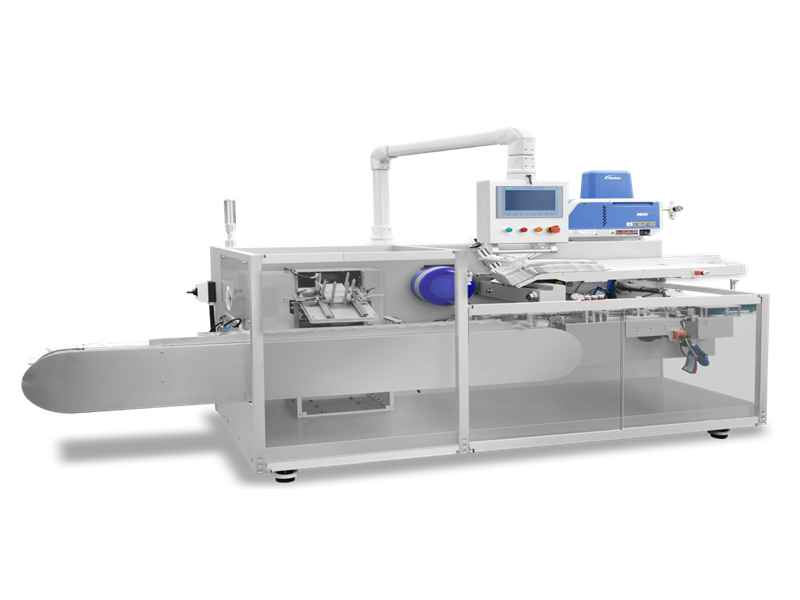

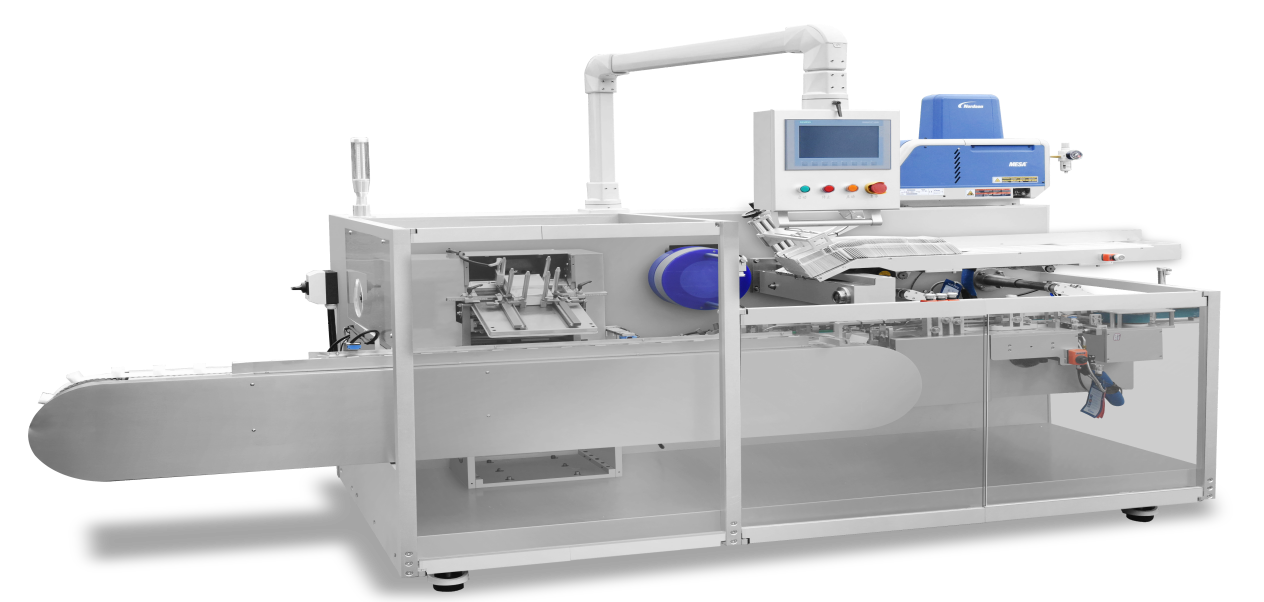

З я переривчастий рух , ф ацiальна маска с Артон ер ZHJ-100B через кілька сервоприводів це високотехнологічне обладнання, що інтегрує фотоелектричні, пневматичні та механічні особливості, Застосовується для пакування лотків для ліків, масок для обличчя (підкладок), флаконів з ліками, косметики та інших подібних продуктів у картонні коробки. Стабільний та надійний процес дозволяє легко замінювати та регулювати коробки різних розмірів, автоматичне складання листівок, картонні коробки зведення , завантаження продукції та листівок, тиснення партійних марок, а а також запаювання та розвантаження коробок. Ланцюг автономних захисних пристроїв забезпечує безпечну та ефективну роботу. Машину можна інтегрувати з машиною для виготовлення та завантаження лотків, пакувальною машиною для масок для обличчя, фасувальною машиною, контролером ваги, машиною для обгортання целофаном (стретч-бандером), пакувальником коробок та іншим пакувальним обладнанням на кінці лінії, створюючи повноцінну пакувальну лінію.

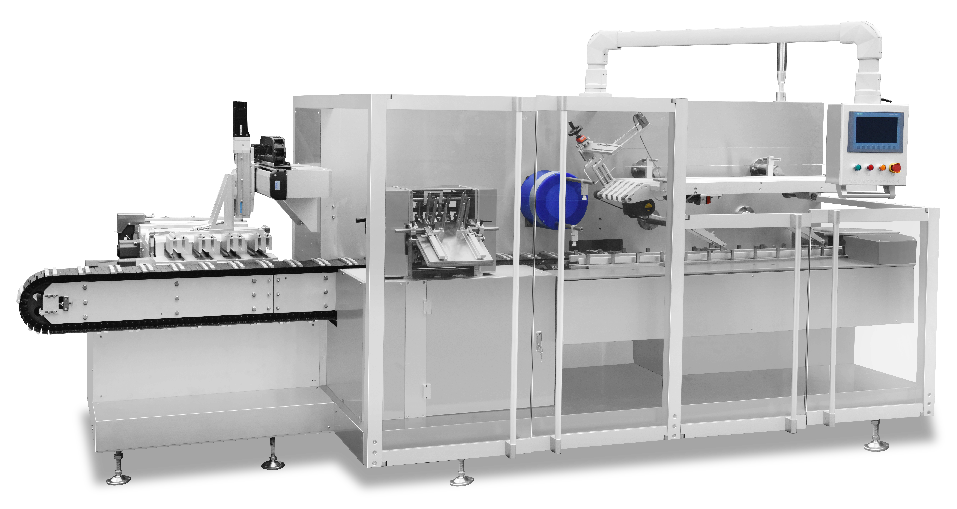

Високошвидкісний автоматичний безперервний режим Картонер ZHJ-400/500 – це нова модель, незалежно розроблена нашою материнською компанією, що включає передові технології, як вдома, так і за кордоном. Це високотехнологічний продукт, що поєднує оптоелектроніку, пневматику та механіку. Конструкція прототипу базується на упаковці пляшок різних розмірів листівками-вкладишами, що дозволяє досягти максимальної швидкості упаковки – 300 коробок за хвилину. Він також може бути застосований для завантаження та упаковки брусоподібних продуктів, мазей або пакетиків. Транспортування та виявлення матеріалів на лінії, забір коробок, формування та доставка, завантаження матеріалу, тиснення партійних марок, закриття та клапана (або склеювання гарячим розплавом), відбракування порожніх коробок та розвантаження коробок.

Високошвидкісний автоматичний безперервний режим Картонер ZHJ300 – це нова модель, незалежно розроблена нашою материнською компанією, високотехнологічний продукт, що поєднує технології фотоелектроніки, пневматики та механіки. Прототип конструкції базується на упаковці пляшок та листівок різних розмірів з максимальною швидкістю упаковки в картонні коробки 300 коробок за хвилину. Він також застосовний для автоматичного завантаження та упаковки в картонні коробки брусоподібної форми, мазей та пакетиків. Транспортування та перевірка матеріалів на лінії, формування та транспортування захвату та упаковки коробок, подача матеріалу, тиснення партійних марок, верхнє та нижнє закриття (або склеювання гарячим розплавом), відбракування порожніх коробок та вивантаження готової продукції – все це відбувається автоматично.

Призначено для продуктів, розфасованих у пляшки та бочки, ith n Оверл дизайн, компактна структура , та імпортовані к компоненти ey. Машина автоматично групує, сортує, вирівнює та упаковує продукти, такі як ПЕТ-пляшки, пластикові пляшки, скляні пляшки, бляшанки та банки, відповідно до вимог до пакування, а Застосовується для пакування в ящики в пивній, напоєвій, харчовій, хімічній промисловості, зокрема, використовується на виробничій лінії. Міцна мобільність , керування комп'ютерною програмою, інтуїтивний операція, і стабільний процес. Додаткова система приводу на розсуд замовника: електропривод, пневматичний привід або сервопривід.

Виробнича лінія для блістерного пакування та картонування флаконів та ампул DPT350W+ZHJ300 Параметри Модель DPT350W+ZHJ300 Модуль лотка Швидкість пробивання 10-30 розрізів/хв Пакувальний матеріал ПВХ/ПВДХ Максимальна ширина: 350 мм, товщина: 0,15~0,50 мм Сфера застосування флакони, ампули, інші на запит Основні функції нагрівання-формування-виявлення-тягування-ламінування-штампування-годування-передача Макс. глибина формування 25 мм (налаштовується ≤ 45 мм) Макс. площа формування 345x150 мм Діапазон ходу стандарт ≤150 мм, налаштовується ≤250 мм Блок живлення 380 В 50 Гц Загальна потужність 9 кВт Стиснене повітря 0,5~0,7 МПа Споживання охолоджувальної води циркулярне охолодження/чилер водопровідної води Шум 40-70 дБ Розміри (ДхШхВ) 4800X1170X2100 Вага 3000 кг Частота двигуна 0-50 Гц Модуль картонування Вихід 150-260 коробок/хв Розмір коробки 70-260 мм × 35-100 мм × 16-80 мм Потужність головного двигуна 2,2 кВт Загальна потужність 4 кВт Розміри (ДхШхВ) 4810x1720x1750 мм Вага 2500 кг Блок живлення 380 В/50 Гц Подача повітря 0,6~0,8 МПа Загальна потужність 6,5 кВт Споживання повітря 260 л/хв Шум ≤75 дБ Сертифікати ISO9001:2000;CE Гарантія 1 рік Опис Завдяки легко помітному дизайну з відкритим балконом та модульній концепції, DPT350W+ZHJ300 підходить для виготовлення та завантаження лотків для флаконів, ампул, ін'єкцій (порошку), рідин для перорального застосування або більшого розміру та спеціальної форми лотків для медичного обладнання, електроніки (клітин) та косметики. Ударостійкі кишені у формі вази підходять для ін'єкцій, ампул та рідин для перорального застосування. Приводний сервопривод забезпечує інтелектуальну інтеграцію та високу швидкість роботи. Особливості Блістерний модуль 1. Головний привід та головний двигун, встановлені в задній частині машини, прості в обслуговуванні. Трансмісія з використанням синхронізованого ременя зменшує шум та забруднення маслом. 2. Регулювання робочої станції за допомогою маховика, оснащеного цифровим дисплеєм положення. 3. Сегментний попередній нагрів за допомогою видовженої силіконової нагрівальної пластини в нагрівальній станції забезпечує кращий ефект формування. Верхню та нижню нагрівальні пластини можна розділити та змістити після зупинки машини, щоб уникнути пошкодження пластичної структури пакувального матеріалу. 4. Тяговий механізм, незалежно керований серводвигуном, забезпечує стабільну роботу та точну синхронізацію. Довжину ходу можна встановити безпосередньо через панель керування ПЛК відповідно до розміру блістера користувача. 5. Намотування пакувального матеріалу через котушку з підшипником повітряного розширення з платформою для зрощування та об'єднання ПВХ забезпечує швидшу заміну пакувальних матеріалів. 6. Примусова подача за допомогою робота-маніпулятора забезпечує точне розміщення матеріалу без пошко�

Оснащений 21,5-дюймовим мультимедійним двоекранним екраном, інтегрованим роботом для підмітання та реклами SW12 es Технологія безпілотного водіння на низькій швидкості з концепцією прибирання та мультимедіа, що забезпечує професійне прибирання для комерційних користувачів, таких як транспортні вузли, торгові центри, супермаркети, виставкові центри та інші приміщення. Робот привертає увагу аудиторії рекламою під час прибирання.

Він використовується для інтеграції виробничих ліній у широкому спектрі галузей промисловості та може ефективно виконувати завдання з переміщення та штабелювання.

Виробнича лінія для картонування, пакетування та пакування пляшок Параметри Модель PZX-300L Модуль картонування Розмір коробки (ДхШхВ) Макс.: 210x108x65 мм Мін.: 70x33x17 мм Розмір листівки (ДхШ) (100-180) x (100-280) мм Якість листівок 60-60 г/м2 Вихід 150-300 коробок/хв Потужність 2,2 кВт Модуль смугастості Розмір пакету (ДхШхВ) Макс.: 250x180x120 мм Мін.: 100x80x60 мм Пакувальний матеріал Ширина поліетиленової плівки: 45-80 мм, товщина: 60-80 мкм Вихід 25-30 пучків/хв Блок живлення 220 В/50 Гц Потужність 5 кВт Стиснене повітря 0,6-0,8 МПа Розміри 2900x1200x1830 мм Вага 1200 кг Пакувальник коробок Розмір корпусу (ДхШхВ) (300-550) x (200-400) x (200-350) мм (налаштовується) Швидкість завантаження Роботизована рука ≥10 розміщень/хв Блок живлення 380 В 50 Гц Потужність 8 кВт Стиснене повітря 0,6 МПа Розміри 4200x2300x1860 Вага 1200 кг Повітряний насос Стиснене повітря 0,5-0,8 МПа Потік повітря >0,2 м2 Блок живлення 220 В 50 Гц; 380 В 50 Гц Перетворювальна здатність двигуна 0-50 Гц Розміри (ДхШхВ) 19800X1170X2100 Вага 8900 кг Загальна потужність 19,8 кВт Сертифікати ISO9001:2000; CE Гарантія 1 рік Особливості Модуль картонування 1. Легко помітний дизайн балкону з ручкою н, с безперервне зворотне штовхання 21 групою штовхальних валів , Алюміній, нержавіюча сталь та загартоване скло надають зовнішньому вигляду шикарного та елегантного вигляду. Інтуїтивно зрозуміле керування іон та легке обслуговування енанс . 2. Головний двигун SEW і с головний привід з синхронізованим ременем e забезпечити високий ефективність передачі, низький рівень шуму та високий рівень довговічності. 3. Дроти та пневматичні трубки, приховані в пазах з нержавіючої сталі, покращують естетику всередині машини. Ізольовані. о Зона керування від зони передачі дозволяє уникнути перехресних втручань. Поворот панелі керування від 0 до 100 градусів полегшує обслуговування та очищення. 4. Ширина картонної конвеєрної стрічки регулюється відповідно до специфікацій матеріалу на початку лінії. Кількість шарів можна встановити. на основі специфікації картонування. Швидкість завантаження синхронізована зі швидкістю матеріалу, що надходить. 5. Регулювання ширини матеріалу, ширини коробки та положення штовхаючого вала зовні механізму машини забезпечує широкий простір та легкий доступ. 6. Картонний магазин можна підняти для зручнішого введення в експлуатацію. 7. Підбирання коробок кількома всмоктувальними головками забезпечує автоматичне формування та завантаження картонних коробок. Т журнал можна зберігати 500-1000 коробок, які є транспортується конвеєрною стрічкою, що керується пневматичним циліндром для поповнення. 8. Різні перевірочні пристрої є на місці, наприклад, відхилення невдалої подачі матеріалу, пропущена стулка або невдале замикання клапана підгинання. Модуль пакетера 1. Сучасний дизайн конструкції та електронна система керування М Айн сервопривід я
